Sottostrato: EPDM bianco liscio, dielettrico in gomma sintetica.
Rinforzo: Tessuti sintetici ad alta resistenza, 2 spirali d’acciaio incorporate per maggiore flessibilità.
Copertura: Rivestimento in tessuto di fibra di vetro, vulcanizzato, resistente al calore.
Temperatura di esercizio: -40° +120°. La copertura in fibra di vetro resiste al calore radiante fino a +530°C.
| Diametro nominale Nominal Bore | Diametro interno | Diametro esterno | Pressione di esercizio | Pressione di scoppio | Raggio minimo di curvatura | Peso unitario | ||||||
|
|
|
|
|
| |||||||
| mm | mm | inch | mm | bar | psi | bar | psi | mm | Kg/mt | |||
| 76 | 76 | 3” | 94 | 16 | 232 | 48 | 696 | 480 | 3,68 | |||
| 100 | 102 | 4” | 130 | 16 | 232 | 48 | 696 | 720 | 7,42 | |||
| 125 | 127 | 5” | 149 | 16 | 232 | 48 | 696 | 750 | 7,95 | |||
| 150 | 152 | 6” | 180 | 16 | 232 | 48 | 696 | 1050 | 10,41 | |||
| 200 | 203 | 8” | 232 | 16 | 232 | 48 | 696 | 1450 | 17,10 | |||
| 250 | 252 | 10” | 286 | 12 | 174 | 36 | 522 | 1800 | 19,30 | |||
* Diametri disponibili su richiesta.
Tubo spiralato liscio per aspirazione e mandata di acqua di raffreddamento nelle acciaierie e fonderie, industrie del vetro ed in tutti i casi in cui il tubo lavora vicino a fonti di calore. Resistente a schizzi di metallo incandescente.

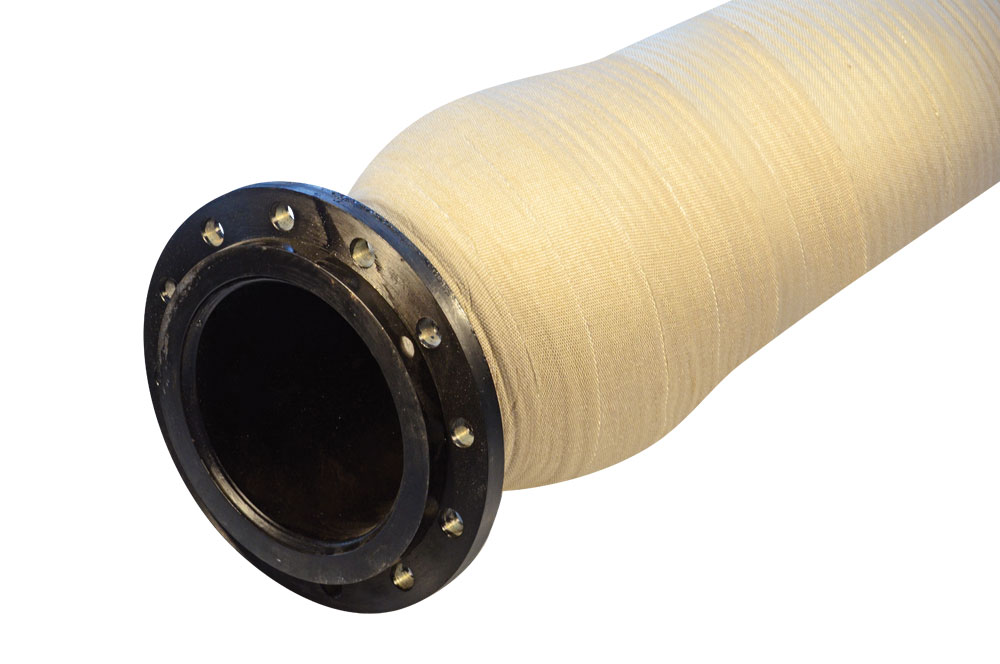

RACCORDO VULCANIZZATO
Il tubo viene costruito attorno ad un codolo in acciaio del raccordo; dopo la vulcanizzazione tubo e raccordo formano un corpo unico senza perdite o possibilità di sfiatamento.
A- Calza acciaio zincato / acciaio inox
B- Calza fibra di vetro siliconata
C- Calza fibra di vetro
D- Calza in tessuto protettiva
DN
