Sottostrato: EPDM bianco, liscio, in gomma sintetica.
Rinforzo: Tessuti sintetici alta resistenza, 2 spirali d’acciaio incorporate per maggio flessibilità
Copertura: Rivestimento in tessuto di fibra di vetro, vulcanizzato, resistente al calore.
Temperatura di esercizio: -40° +120°. La copertura in fibra di vetro resiste al calore radiante fino a +530°C ed a schizzi di metallo incandescente
| Diametro nominale Nominal Bore | Diametro interno | Diametro esterno | Pressione di esercizio | Pressione di scoppio | Raggio minimo di curvatura | Peso unitario | ||||||
|
|
|
|
|
| |||||||
| mm | mm | inch | mm | bar | psi | bar | psi | mm | Kg/mt | |||
| 25 | 25 | 1” | 39 | 16 | 232 | 48 | 696 | 150 | 1,02 | |||
| 32 | 32 | 1”1/4 | 46 | 16 | 232 | 48 | 696 | 190 | 1,24 | |||
| 38 | 38 | 1”1/2 | 53 | 16 | 232 | 48 | 696 | 230 | 1,53 | |||
| 50 | 50 | 2” | 68 | 16 | 232 | 48 | 696 | 300 | 2,31 | |||
| 60 | 60 | 2”1/2 | 78 | 16 | 232 | 48 | 696 | 360 | 2,97 | |||
| 75 | 76 | 3” | 93 | 16 | 232 | 48 | 696 | 450 | 3,47 | |||
| 80 | 80 | 3” | 98 | 16 | 232 | 48 | 696 | 480 | 3,68 | |||
| 100 | 102 | 4” | 126 | 16 | 232 | 48 | 696 | 600 | 5,34 | |||
| 125 | 127 | 5” | 148 | 16 | 232 | 48 | 696 | 750 | 7,85 | |||
| 150 | 152 | 6” | 177 | 16 | 232 | 48 | 696 | 1050 | 10,41 | |||
| 200 | 203 | 8” | 228 | 16 | 232 | 48 | 696 | 1450 | 16,10 | |||
| 250 | 253 | 10” | 286 | 12 | 174 | 36 | 522 | 1800 | 19,30 | |||
* Diametri disponibili su richiesta.

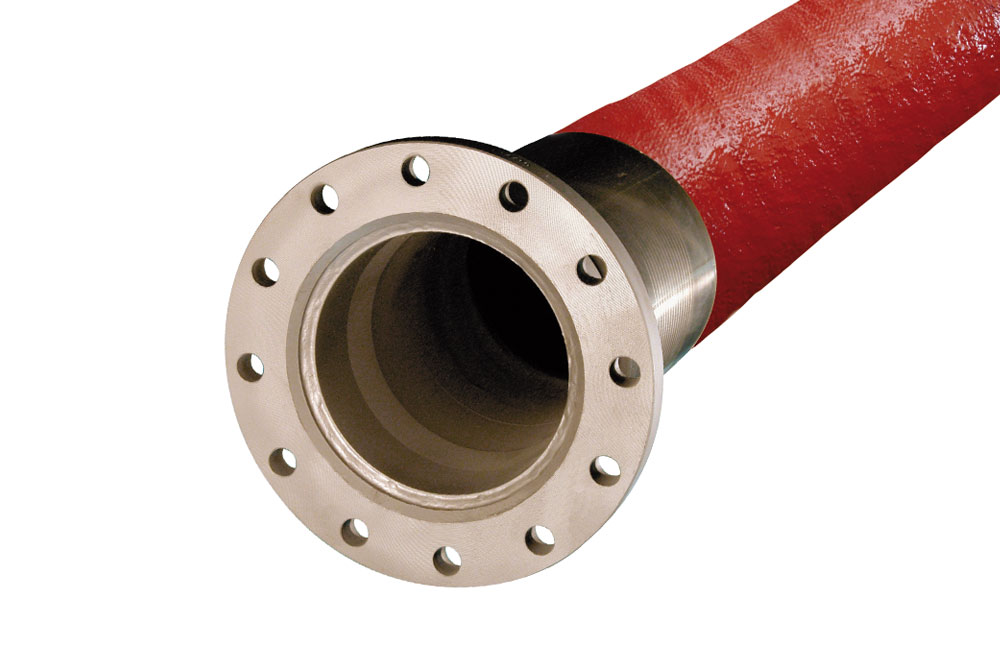

Tubo spiralato liscio per aspirazione e mandata di acqua di raffreddamento nelle acciaierie e fonderie, industrie del vetro ed in tutti i casi in cui il tubo lavora vicino a fonti di calore. Resistente a schizzi di metallo incandescente.
A- Calza acciaio zincato / acciaio inox
B- Calza fibra di vetro siliconata
C- Calza fibra di vetro
D- Calza in tessuto protettiva
